BH67F5255
24-Bit A/D LCD Flash 单片机
该单片机是一款8 位具有高性能精简指令集且内置一个多通道24-bit Delta SigmaA/D 转换器的A/D Flash 单片机。
在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。
除了Flash 程序存储器，还包括RAM 数据存储器和用于存储序列数据、校准数据等非易失性数据的True EEPROM 存储器。此外通过使用IAP 功能，便于用户直接将测量的数据存储至程序存储器中或进行应用程序更新。
在模拟特性方面，该单片机包含一个带差分和单端输入的多通道24-bit DeltaSigma A/D 转换器和一个完全集成的LCD 驱动器。在内部定时器方面，带有使用灵活的定时器模块，可提供定时功能、脉冲产生功能及PWM 产生功能。内建SPI、I²C 和UART 接口，为设计者提供了一个易与外部硬件通信的方法。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。
该单片机提供了丰富的内部高速和低速振荡器功能选项。内部振荡器完全内建，无需外接元件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。
外加I/O 使用灵活、时基功能等其它特性，增强了设备的通用性，使该单片机可以广泛应用于需直接连接模拟信号且要求低噪声和高精准度的A/D 转换器的产品应用。
产品详细信息
- 工作电压：
♦ fSYS =8MHz：2.2V~5.5V - 系统时钟为 8MHz时，指令周期为0.5μs
- 暂停和唤醒功能，以降低功耗
- 振荡器：
♦ 内部高速 8MHz RC – HIRC
♦ 内部低速 32kHz RC – LIRC - 多种工作模式：快速、低速、空闲和休眠
- 完全集成内部振荡器，无需外接元件
- 所有指令都可在 1~3 个指令周期内完成
- 查表指令
- 115 条功能强大的指令系统
- 16 层堆栈
- 位操作指令
- Flash程序存储器：8K×16
- 数据存储器：512×8
- True EEPROM 存储器：512×8
- 在线应用编程功能 – IAP
- 看门狗定时器功能
- 30 个双向 I/O 口
- 可编程 I/O 口源电流用于LED 应用
- 2 个与 I/O 口共用的外部中断引脚
- 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉
- ♦ 1 个 16-bit 标准型 TM – STM
♦ 2 个 10-bit 周期型 TM – PTM0~PTM1 - 串行接口模块 – SIM，包含 SPI 和 I²C接口
- 全双工 / 半双工异步通信接口 – UART
- 双时基功能，可提供固定时间的中断信号
- 具有 9 组差分输入或 18 个单端通道的 24-bit 分辨率 Delta Sigma A/D 转换器
- LCD驱动器功能
♦ SEG×COM：24×4 或 22×6
♦ 占空比类型：1/4 Duty或 1/6 Duty
♦ 偏压电平：1/3 bias
♦ 偏压类型：R型
♦ 波形类型：A型或 B型 - 内建 16-bit 循环冗余校验功能 – CRC
- 低电压复位功能
- 低电压检测功能
- 封装类型：32-pin QFN，48-pin LQFP
- 电子秤
- 红外测温
- 压力开关
- 其它测量类产品
设计和开发

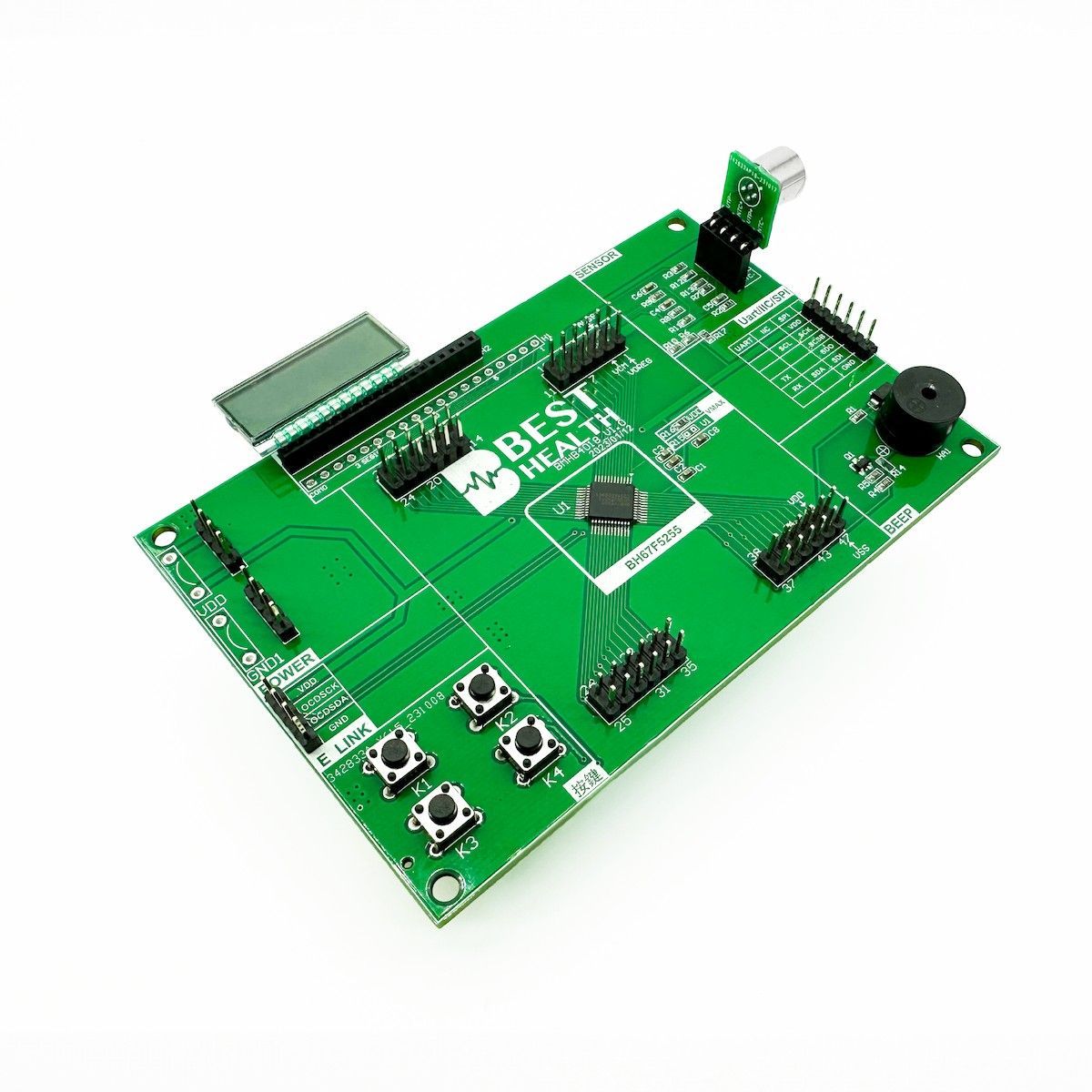

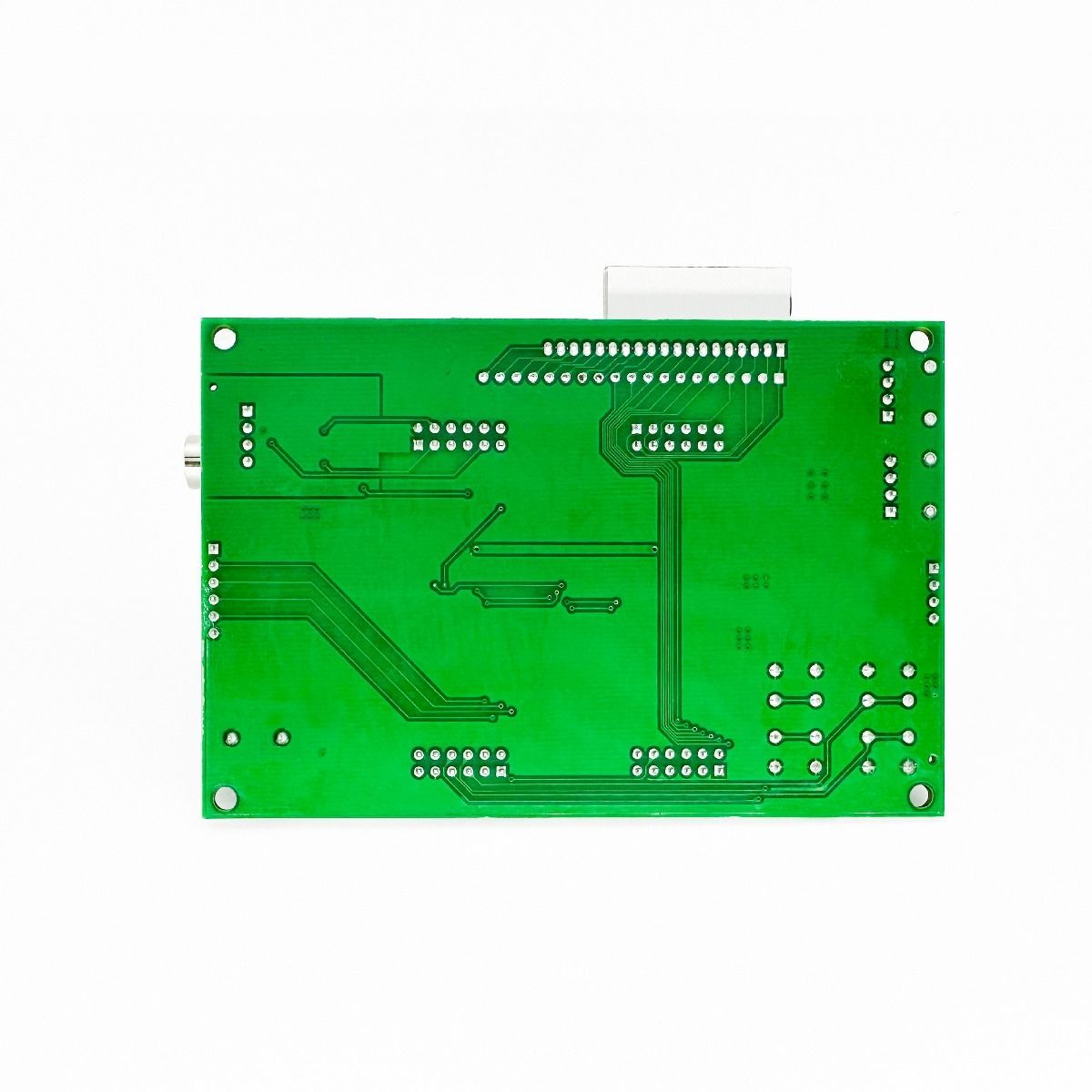

BMHB4018 红外测温MCU开发板（带传感器）
产品说明
BMHB4018 是 Holtek 8-bit 24-Bit A/D Flash MCU BH67F5255 的开发板，具有一个 LCD 模块及红外线热电堆传感器，由悠健电子设计开发。
BH67F5255 整合了 24-bit ADC、OPA、LDO、PGA 电路，适合应用在高精度测量类产品，例如：耳温枪、额温枪、电子秤等。
